數碼管，也稱作輝光管，是一種可以顯示數字和其他信息的電子設備。玻璃管中包括一個金屬絲網制成的陽極和多個陰極。大部分?jǐn)?shù)碼管陰極的形狀為數字。管中充以低壓氣體，通常大部分為氖加上一些汞和/或氬。給某一個陰極充電，數碼管就會發出顏色光，視乎管內的氣體而定，一般都是橙色或綠色。
盡管在外觀上和真空管相似，其原理并非為加熱陰極放射電子。因而它被稱為冷陰極管或霓虹燈的一個變種。在室溫下，即使處于極端的室內工作條件下，這種管子的溫度很少超過40℃。
數碼管的最常見形式有10個陰極，形狀為數字0到9，某些數碼管還有一個或兩個小數點。然而也有其他類型的數碼管顯示字母、標記和符號。如一種“數碼管”，其陰極為一個模板制成的面具，上面有數字形狀的孔。一些俄羅斯的數碼管，如IN-14，使用倒立的數字2代表5，大概是為了節約生產成本，而沒有明顯的技術或美學方面的原因。俄羅斯的數碼管大部分都使用了倒立的2作為5。
將170伏的直流電壓加在陰極和陽極之間，每一個陰極可以發出氖的的紅橙色光。由于混合氣體的不同，不同類型的數碼管之間的顏色有所區別。壽命較長的數碼管在制造中加入了汞，減少了濺射，結果發出的光的顏色為藍色或紫色調。在某些情況下，這些顏色被玻璃上的紅色或橙色過濾涂層過濾。
數碼管也稱LED數碼管，不同行業人士對數碼管的稱呼不一樣，其實都是同樣的產品。
按發光二極管單元連接方式可分為共陽極數碼管和共陰極數碼管。共陽數碼管是指將所有發光二極管的陽極接到一起形成公共陽極(COM)的數碼管，共陽數碼管在應用時應將公共極COM接到+5V，當某一字段發光二極管的陰極為低電平時，相應字段就點亮，當某一字段的陰極為高電平時，相應字段就不亮。共陰數碼管是指將所有發光二極管的陰極接到一起形成公共陰極(COM)的數碼管，共陰數碼管在應用時應將公共極COM接到地線GND上，當某一字段發光二極管的陽極為高電平時，相應字段就點亮，當某一字段的陽極為低電平時，相應字段就不亮。

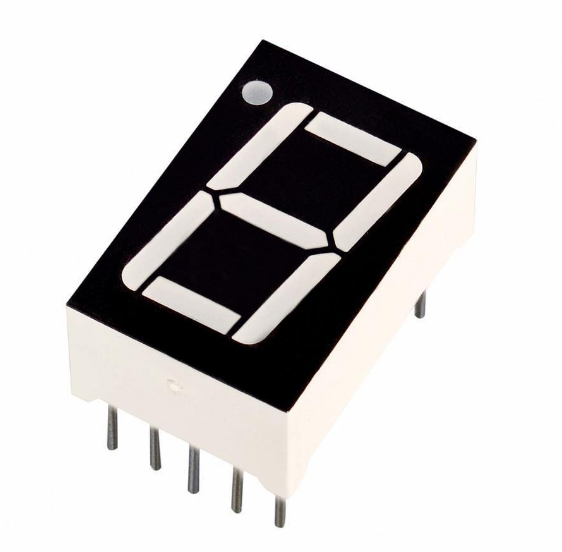

led數碼管是由多個發光二極管封裝在一起圖1.10引腳的LED數碼管組成“。

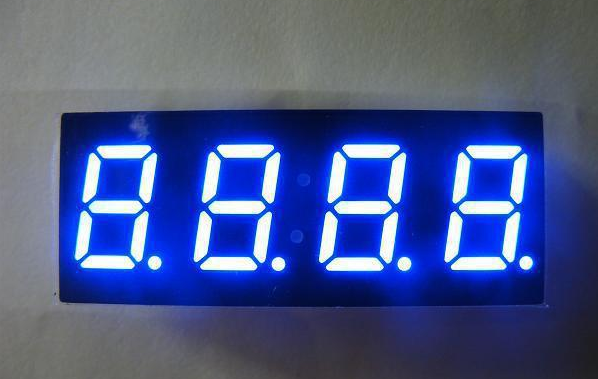

8”字型的器件，引線已在內部連接完成，只需引出它們的各個筆劃，公共電極。led數碼管常用段數一般為7段有的另加一個小數點，還有一種是類似于3位“+1”型。位數有半位，1，2，3，4，5，6，8，10位等等，led數碼管根據LED的接法不同分為共陰和共陽兩類，了解LED的這些特性，對編程是很重要的，因?yàn)椴煌愋偷臄?shù)碼管，除了它們的硬件電路有差異外，編程方法也是不同的。圖2是共陰和共陽極數碼管的內部電路，它們的發光原理是一樣的，只是它們的電源極性不同而已。顏色有紅，綠，藍，黃等幾種。led數碼管廣泛用于儀表，時鐘，車站，家電等場合。選用時要注意產品尺寸顏色，功耗，亮度，波長等。
