led七彩燈珠的原理及發光彩色的計算

時間:2018-07-09 20:40??來源:未知??作者:admin??點擊:
近期,藍晉光電推出一款新型的led七彩燈珠,據說可以根據個人喜好隨意調節燈光的顏色跟亮度。接下來藍晉光電小編與大家分享關于led七彩燈珠的原理及發光彩色的計算的相關介紹。

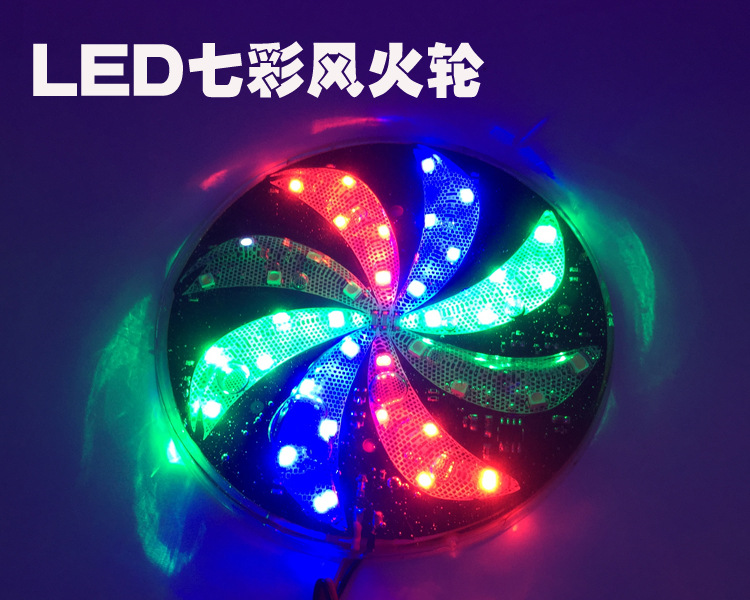

七彩LED燈珠
  led七彩燈珠的原理及發光彩色的計算
  全彩LED燈采用白、紅、綠、藍(R、G 、B)四種基本顏色的LED燈珠芯片,每個芯片都是一個單顏色的發光二極管。這些燈珠芯片以多種形式進行封裝,每一組顏色都可以分開單獨使用,并分別與驅動電路和單片機相連接。照明白光包括冷白和暖白。
  因此,要明白全彩LED燈發出七彩光的工作原理,還要先研究一下七彩發光二極管的發光原理。
  發光二極管,簡稱為L(zhǎng)ED,與普通二極管一樣,是由一個PN結組成,也具有單向?qū)щ娦?。?dāng)給發光二極管加上正向電壓后,從P區注入到N區的空穴和由N區注入到P區的電子,在PN結附近數微米內分別與N區的電子和P區的空穴復合,產生自發輻射的熒光。不同的半導體材料中電子和空穴所處的能量狀態不同。當電子和空穴復合時釋放出的能量多少不同,釋放出的能量越多,則發出的光的波長越短。
  發光二極管發光顏色不取決于外封塑料的顏色,而是與發光半導體的材料有關。砷化鎵就是其中一種,由鎵(Ga)與砷(AS)、磷(P)的化合物制成的二極管,當電子與空穴復合時能輻射出可見光。磷砷化鎵二極管發紅光,磷化鎵二極管發綠光,碳化硅二極管發黃光。常用的大功率單色發光二極管以紅光、綠光、藍光生產的最多,還有青、黃光等等。
  普通單色發光二極管的發光顏色與發光的波長有關,而發光的波長又取決于制造發光二極管所用的半導體材料。紅色發光二極管的波長一般為650~700nm,琥珀色發光二極管的波長一般為630~650 nm ,橙色發光二極管的波長一般為610~630 nm左右,黃色發光二極管的波長一般為585 nm左右,綠色發光二極管的波長一般為555~570 nm。

  高亮度單色發光二極管和超高亮度單色發光二極管使用的半導體材料與普通單色發光二極管不同,所以發光的強度也不同。高亮度單色發光二極管使用砷鋁化鎵(GaAlAs)等材料,超高亮度單色發光二極管使用磷銦砷化鎵(GaAsInP)等材料,而普通單色發光二極管使用磷化鎵(GaP)或磷砷化鎵(GaAsP)等材料。
  全彩LED燈一般是紅、綠、藍單色管集成的彩色管,集成的方式通常有兩種:一種是3個RGB設計到同一塊鋁基板上,一種是3個RGB芯片綁定到一個LED封裝中。全彩LED燈工作時,按三色加法合成所需要的色彩,紅和綠合成黃色,紅和藍合成洋紅,綠和藍合成青色,紅綠藍合成白色。合成的顏色還決定于基色的發光灰度,單色的發光灰度不同,合成的顏色也有所不同。如果每種顏色產生256級灰度等級,單獨控制三種顏色的灰度,則可組合出256*256*256種(16777216種)顏色,即使用RGB三基色就可以合成一千六百萬種顏色。在實際的產品設計中,若使用多種單元,再在軟件的控制下,就能顯示出更加細膩生動的圖案和動畫效果。
  LED發光灰度是由驅動芯片所決定的,全彩驅動芯片內置灰度產生器,一般采用PWM方式,以人眼分辨不出的高頻率控制LED快速亮滅,實現灰度級別的控制。市場上常見的渠道芯片都有三種灰度級別:8位(256),10位(1024)和13位(8192)。
  上文內容就是關于led燈珠的原理及發光彩色的計算的介紹,如果您還想了解led七彩燈珠方面的知識,那就來關注我們藍晉光電網站吧。
