什么是“紅外”? 紅外其實是紅外線的簡稱，它是一種光譜（電磁波）里在0.75至 1000微米之間肉眼不可見的光線。
LED紅外接收頭就是一種用來接納紅外線的東西。紅外接納頭，簡稱接納頭，還能夠叫紅外接納器，紅外接納管，紅外接納模塊，遙控接納頭，也能夠紅外后加個“線”字，如紅外線接納頭。紅外接納頭英文名字叫 Infrared Receiver Module，簡稱 IRM。
外觀：按外觀能夠分兩類的：鼻梁型，圓球型（圓點型）。而鼻梁型里能夠細分為大鼻梁，規范鼻梁，小鼻梁。除此之外還有其他特殊的，如超薄型，迷你型，草帽型，貼片型，帶線接納頭。
分類：除了從外觀上分類之外，還能夠按封裝方式分類，這樣比擬精確。 目前市場上能買到的接納頭從封裝方式上分主要有兩大類：壓模型和灌膠型。普通來說，鼻梁型屬于灌膠型，圓球型屬于壓模型。從兩種封裝工藝上來說，壓模型設備投資較大，所用膠餅價錢較貴，所以整體價錢要貴些，當然其抗光干擾才能要強，接納角度要大（圓型 360 度接納）；灌膠型設備投資小，如今國內廠所作的大多是灌膠型產品，優點是價錢廉價，缺陷是抗光干擾才能差，接納角度要?。?70 度接納）。當然還存在假壓模型，應用灌膠方式做出圓球型，相似壓模方式做出來的外形， 但是性能方面肯定沒壓模的好。有時分，接納頭外面還穿個鐵馬甲，所 以又能夠把接納頭又分紅塑封和鐵殼兩種，多個鐵殼的益處是多了層外 屏蔽，對立光和電源干擾才能有一定的屏蔽作用，相對來說接納性能要穩定些。當然假如產品設計 OK，同等條個件下用塑封的接納間隔要稍遠一些。當然帶不帶鐵殼價錢上也會有一些差別，所以在選擇接納頭時,詳細要不要帶鐵殼要依據設計來定。普通狀況下用在玩具類的產品上使用塑封的，用在家電類產品上用帶鐵殼的較多。
組成：接納頭主要由 4 大局部：光電二極管（PD）、芯片（IC）、支架、膠體（色素、環氧樹脂）共同組合封裝而成。
PD主要功用是接納光信號。有大、中、小之分，尺寸越大，在其他原物料相同的狀況下，其接納間隔越遠，接納角度越大。
IC 是LED紅外接收頭的處置元件，主要由硅晶和電路組成，是一個高度集成的器件、主要功用有濾波、整形、解碼、放大等功用，決議接納頭性能的主要原料，關系到產品的抗光干擾才能、抗電源干擾才能、接納間隔、解碼才能、產品穩定性等多種要素。
支架是接納頭的引腳局部，將IC 功用腳外接，固定芯片等作用。
膠體是由色素和環氧樹脂混合一同的黑色物，其中環氧樹脂起包含 PD 和 IC 的作用， 色素對產品的抗光干擾才能有較大作用，好的色素如日本的 2245，價錢較貴，但濾光性能較好，可濾除 850nm 以下的可見光，另一種壓模型封裝的用的是膠餅，這種抗光干擾才能最好。
所以從外型上看一樣的接納頭，由于組成的東西不一樣形成市場上同種外型的產品價錢從0.4~1 元價錢不等。由于 IC 是影響價錢的最大要素，所以在選擇產品的時分要留意性價比， 不能只看價錢而遺忘了質量。
參數：紅外接納頭有幾個主要的參數 ，藍晉光電小編在這里簡單引見一下：
工作電壓：如今市場上接納頭 IC 設計的工作電壓主要有以下幾種：2.0V~6.5V,(此種為低電壓，主要用于電池供電的紅外接納頭上)；2.7V~6.5V（是市場上大局部 IC 的設計，此種主要用于 3V 或 5V 供用的電子類產品）,4.5V~6.5V（主要用于家用電器類產品）中心頻率32.7KHZ(33KHZ),36.7KHZ(36KHZ),37.9KHZ(38KHZ),40KHZ,56.7KHZ(56KHZ), 遙控器的中心頻率要與接納頭所用的頻率分歧，這樣才干到達最好的接納效果。38KHZ 的最為常用。
工作電流：靜態電流 0.1~0.6mA(為低功耗產品)，普通產品的靜態電流在 0.8~1.5mA
接納間隔：這個普通都是消費廠家依自已的測試來停止標識的 ,無實踐比照意義，最主要還是看能否在自已機臺上測試效果。
引腳：接納頭普通有三種腳位。
從左至右：1.Vout(信號輸出) 2.GND(接地) 3.Vcc(供電)
從左至右：1.GND(接地) 2.Vcc(供電) 3.Vout(信號輸出)
藍晉光電小編帶大家詳細了解LED紅外接收頭工作原理
紅外接納頭普通能夠接納 850~1100nm 波段的紅外光，其中主要以接納 940nm 為主（因而配套紅外發射管的時分最好選擇 940 的發射管）。PD 將紅外發射管發射出來的光信號轉換為微小的電信號，此信號經由 IC 內部放大器停止放大，然后經過自動增益控制、帶通濾波、解調變、波形整形后復原為遙控器發射出的原始編碼，經由接納頭的信號輸出腳輸入到電器上的編碼辨認電路。

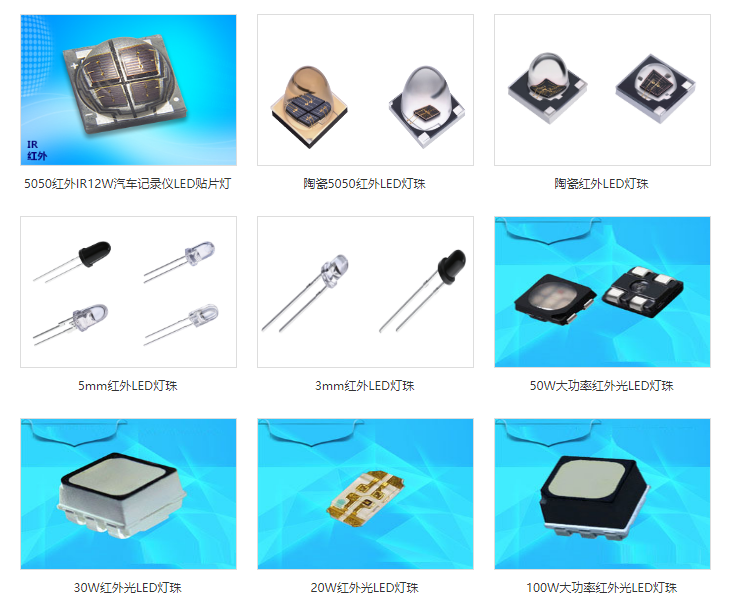

藍晉光電廠家專業生產紅外LED燈珠，優質原材料，大批量生產，有需求的朋友可聯系官方客服。
紅外接納頭普通能夠接納 850~1100nm 波段的紅外光，其中主要以接納 940nm 為主（因而配套紅外發射管的時分最好選擇 940 的發射管）。PD 將紅外發射管發射出來的光信號轉換為微小的電信號，此信號經由 IC 內部放大器停止放大，然后經過自動增益控制、帶通濾波、解調變、波形整形后復原為遙控器發射出的原始編碼，經由接納頭的信號輸出腳輸入到電器上的編碼辨認電路。
