紅外接收管和接收頭的區別

時間:2017-09-09 15:15??來源:未知??作者:管理員??點擊:

有不少朋友容易把紅外接收頭與紅外接收管混淆,當成是同樣的東西。這也不奇怪,畢竟從名字上看,兩者就非常像。其實兩者是有區別的,最大的不同就是前者是3個腳,后者是2個腳。



紅外線發射接收管IR/PT/PD,以產品波長范圍分類,可分為:可見光400~700nm、紫外線,X-ray400nm以下、紅外線,無線電波700nm以上三大類。其中,紫外線和紅外線屬不可見光,目前,不可見光的波長范圍有:紅外線發射管(940nm---IR、850nm---HIR875nm---SIR),紅外線接收管PT/PD400~1100nm700~1100nm、760~1100nm840~1100nm

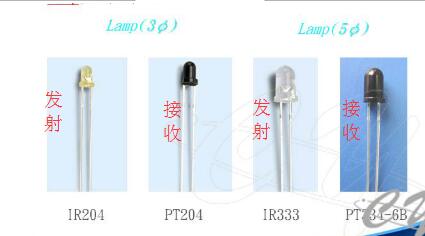

紅外線發射接收管IR/PT/PD,以產品外形分類,可分為:直插Lamp型、貼片SMD型、Side Look.

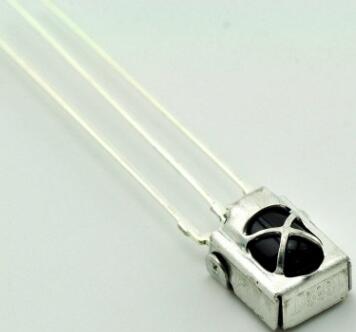

紅外線接收模塊,又叫紅外線接收頭,簡稱接收頭,英文名稱:Infrared receive module,縮寫IRM。由IC 、PD、支架等主要原材料組成,而將各種原材料組裝起來,形成接收頭。



IC是接收頭的處理元件,主要由硅晶和電路組成,是一個高度集成的器件、主要功能有濾波、整形、解碼、放大等功能。PD是光敏二極管,主要功能是接收光信號。支架是接收頭的引腳部分,將IC功能腳外接,固定芯片等作用。銀膠的組成主要是銀粉和環氧樹脂以及其他的原料,主要作用是導電和固定。

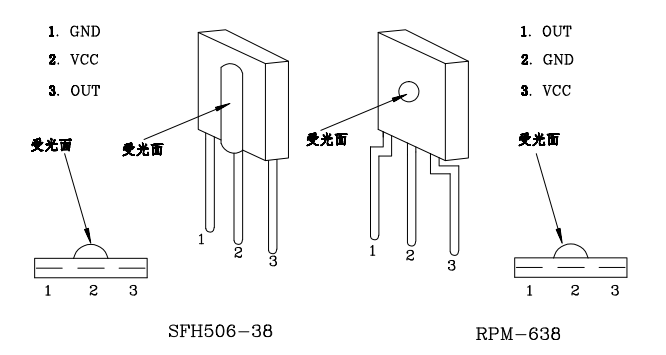

紅外接收頭的構造紅外接收電路通常由紅外接收二極管與放大電路組成,放大電路通常又由一個集成塊及若干電阻電容等元件組成,并且需要封裝在一個金屬屏蔽盒里,因而電路比較復雜,體積卻很小,還不及一個7805體積大!SFH506-38RPM-638是一種特殊的紅外接收電路,它將紅外接收管與放大電路集成在一體,體積小(大小與一只中功率三極管相當),密封性好,靈敏度高,并且價格低廉,市場售價只有幾元錢。它僅有三條管腳,分別是電源正極、電源負極以及信號輸出端,其工作電壓在5V左右.只要給它接上電源即是一個完整的紅外接收放大器,使用十分方便。它的主要功能包括放大,選頻,解調幾大部分,要求輸入信號需是已經被調制的信號。經過它的接收放大和解調會在輸出端直接輸出原始的信號。從而使電路達到最簡化!靈敏度和抗干擾性都非常好,可以說是一個接收紅外信號的理想裝置。

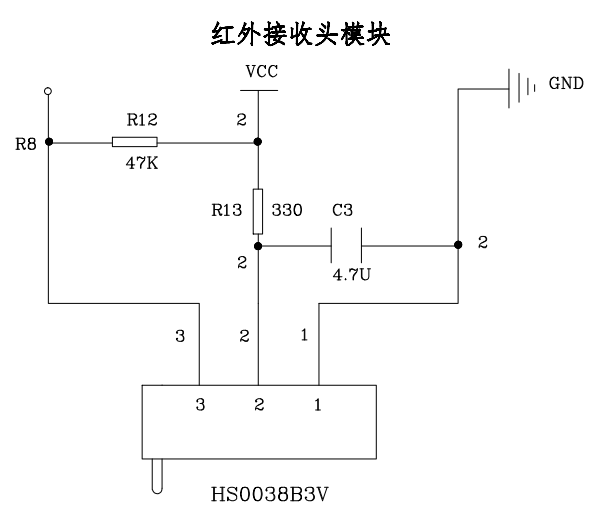

一般中間的為接受,接鐵殼(有鐵殼的)或者靠近鐵殼的為GND,還有一個腳為VCC 2、紅外接收頭電路  2.1直接按上面的接法接 2.2該電路的主要部分是HS0038B3V紅外接收頭。HS0038B3V的工作電壓是3~6V,所以很方便配合SPCE061A單片機使用。圖 2.4HS0038B3V的典型應用電路,HS0038B3V可接收來自任何38KHz調制遙控器的信號,并把調制信號解調,通過RS輸入單片機。
